Čo sú to prefabrikované betónové konštrukcie a prečo dominujú modernej výstavbe
Prefabrikované betónové konštrukcie sú stavebné komponenty – steny, nosníky, stĺpy, dosky a ďalšie – vyrábané v kontrolovaných továrenských podmienkach pred prepravou a montážou na mieste. Výsledkom je stavebná metóda, ktorá neustále prekonáva tradičný liaty betón v rýchlosti, kvalite a predvídateľnosti nákladov. Viac ako 60 % rozsiahlych infraštruktúrnych projektov v Európe a Severnej Amerike teraz špecifikuje prefabrikovaný betón ako primárny konštrukčný systém a toto číslo sa neustále zvyšuje, keďže sa časové harmonogramy projektov zmenšujú a náklady na pracovnú silu rastú.
Dôvod, prečo sa prefabrikované betónové konštrukcie stali chrbticou skladov, parkovacích garáží, mostov, štadiónov a viacposchodových obytných budov, je jednoduchý: keď betón vytvrdzuje v továrni za presnej kontroly teploty a vlhkosti, jeho pevnosť v tlaku bežne dosahuje 5 000 až 8 000 psi — výrazne nad 3 000 až 4 000 psi typických pre betón liaty na poli. Každý prvok, ktorý drží tieto komponenty na mieste, každá kotevná doska, kotviaca skrutka, slučková vložka a zdvíhacie zariadenie, spadá do širokej kategórie prefabrikovaných betónových doplnkov a výber správneho príslušenstva je rovnako dôležitý ako samotný návrh zmesi.
Kľúčové informácie: Továrenská výroba = užšie tolerancie, rýchlejšie harmonogramy, pevnejšia konečná štruktúra.
Ako sa vyrábajú prefabrikované betónové konštrukcie
Výroba prefabrikovaných betónových konštrukcií sa riadi disciplinovaným postupom, ktorý eliminuje väčšinu premenných, ktoré trápia betón liaty na stavbe. Pochopenie každej etapy objasňuje, prečo metóda poskytuje také konzistentné výsledky a prečo je výber prefabrikovaných betónových doplnkov vo fáze projektovania – nie počas výstavby – nesporný.

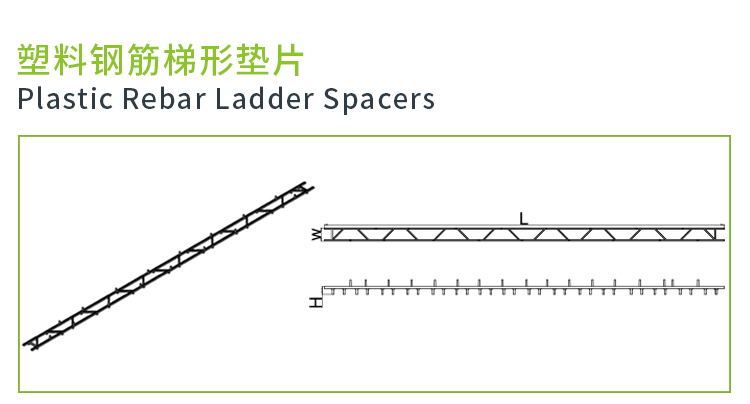

Fáza 1 – Príprava formulára a umiestnenie výstuže
Oceľové formy, často opracované s toleranciou ± 1/16 palca, sa čistia, naolejujú a zmontujú. Výstužné oceľové klietky sú prefabrikované a umiestnené vo vnútri. V tomto štádiu všetko vložené prefabrikované betónové príslušenstvo — zdvíhacie kotvy, spojovacie vložky, objímky elektrického vedenia a konštrukčné zvarové dosky – sú umiestnené a zaistené pred naliatím betónu. Akákoľvek položka, ktorá musí byť v hotovom prvku, musí byť umiestnená teraz; jeho následné pridanie si vyžaduje jadrovenie alebo rezanie, čo poškodzuje štrukturálnu integritu.
Fáza 2 – Dávkovanie a ukladanie betónu
Návrhy betónových zmesí pre prefabrikáty zvyčajne používajú pomer vody k cementu 0,35 až 0,45 – podstatne nižší ako pri poľných zmesiach – na dosiahnutie vysokej počiatočnej pevnosti. Vnútorné vibrácie spevňujú betón okolo výstužnej klietky a zabudovaného príslušenstva. Niektoré závody používajú externé vibrácie stola pre tenké architektonické panely na odstránenie povrchových dutín bez vnútorných vibrátorov, ktoré by mohli vytlačiť tenký krycí betón.
3. fáza – vytvrdzovanie
Prefabrikované závody na dosiahnutie používajú vytvrdzovanie parou, tepelné vytvrdzovanie alebo prikrývky so zrýchleným zadržiavaním vlhkosti 70 % konštrukčnej pevnosti v priebehu 18 až 24 hodín . Toto rýchle zvýšenie pevnosti je to, čo umožňuje odstraňovať prvky z foriem a naskladať ich na dvore v rámci jednej výrobnej zmeny – cyklus nemožný pri betóne liatom na mieste, ktorý trvá 28 dní, kým dosiahne plnú konštrukčnú pevnosť v okolitých podmienkach.
Fáza 4 — Kontrola kvality, konečná úprava a skladovanie na dvore
Predtým, ako akýkoľvek prvok opustí odlievacie lôžko, rozmerové kontroly, povrchové kontroly a hardvérové audity potvrdzujú, že každé príslušenstvo prefabrikovaného betónu je prítomné, správne umiestnené a nepoškodené. Prvky sa potom uložia na drevo na dvore, usporiadajú sa podľa poradia dodávok, čakajú na prepravné a montážne okno.
Hlavné typy prefabrikovaných betónových prvkov a ich aplikácie
Prefabrikované betónové konštrukcie zahŕňajú širokú skupinu typov prvkov, z ktorých každý je navrhnutý pre špecifickú konštrukčnú úlohu. Nižšie je uvedený prehľad najbežnejších kategórií, budov a infraštruktúry, ktoré obsluhujú, a typických rozpätí alebo zaťažení.
Double-Tee dosky
Používa sa na parkovacie konštrukcie a podlahy skladov. Štandardné rozpätia 40 až 80 stôp s hĺbkami 24 až 34 palcov. Nosnosť typicky 40 až 100 psf superponované živé zaťaženie.
Hollow-Core Planks
Ťažný kôň obytných a kancelárskych podlahových systémov. Štandardné šírky 4 a 8 stôp, hĺbky 6 až 16 palcov, rozpätia 20 až 50 stôp. Dutiny znižujú vlastné zaťaženie pri zachovaní konštrukčnej hĺbky.
Prefabrikované stĺpy a nosníky
Obdĺžnikové stĺpy a stĺpy v tvare L od 12 × 12 do 24 × 24 palcov. Nosníky s obráteným tvarom T, pravouhlé nosníky a nosníky tvoria momentový rám alebo jednoducho podopretý gravitačný systém.
Prefabrikované stenové panely
Pevné, izolované sendvičové a architektonické panely s hrúbkou 5 až 12 palcov. Používa sa ako nosné šmykové steny alebo nekonštrukčné obklady. Dosahuje R-hodnoty 20 až 30 s penovými izolačnými jadrami.
Mostové nosníky
AASHTO I-nosníky a žiarovkové-T-traverzy pre diaľničné mosty. Rozpätie od 60 do 160 stôp. Vysokovýkonné betónové zmesi s tlakom 8 000 až 12 000 psi sú štandardom pre aplikácie mostov s dlhým rozpätím.
Prefabrikované schody a odpočívadlá
Kompletné schodiskové ramená odliate ako samostatné jednotky s integrovanými podestami. Eliminuje zložité debnenie a skracuje inštaláciu schodiska z dní na hodiny iba pomocou žeriavu a prefabrikovaného betónového príslušenstva na pripojenie.

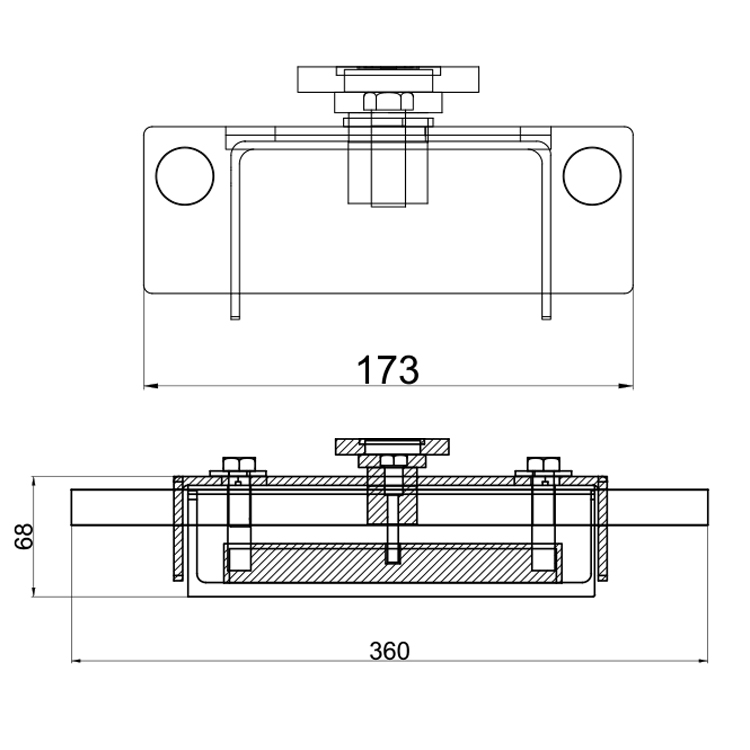

Príslušenstvo z prefabrikovaného betónu: Hardware, ktorý umožňuje konštrukcie
Bez ohľadu na to, ako presne je betónový prvok navrhnutý a odliaty, sú to prefabrikované betónové doplnky, ktoré sú v ňom zabudované, ktoré určujú, ako možno tento prvok zdvíhať, prepravovať, spájať a integrovať do kompletnej konštrukcie. Príslušenstvo z prefabrikovaného betónu zahŕňa širokú škálu typov hardvéru a každá kategória má špecifické zaťaženie, požiadavky na inštaláciu a kompatibilitu.
| Kategória príslušenstva | Funkcia | Typické pracovné zaťaženie | Materiál |
|---|---|---|---|
| Zdvíhacie kotvy (objímka, slučka, cievka) | Dočasné zdvíhanie počas odizolovania a erekcie | 1 až 60 ton na kotvu | Tvárna liatina, kovaná oceľ |
| Vložiť platne a zvariť platne | Trvalé konštrukčné spojenia medzi prvkami | 10 až 200 kipov na tanier | Oceľ A36 / A572, žiarovo zinkovaná alebo nerezová |
| Tyče a skrutky cievky | Pripojenia nastaviteľné v teréne, pripevnenie obkladu | 5 až 30 kipov na prút | Pozinkované alebo nerezové |
| Ložiskové podložky | Prenos zaťaženia a absorpcia tolerancie v sedlách ložísk | Tlakové napätie 800 až 1 500 psi | Neoprén, HDPE, vláknami vystužený elastomér |
| Slučkové vložky a rozšírené kužeľové vložky | Kotviace body pre sekundárne pripevnenia, fasádne kovanie | 500 libier až 5 ton | Kujné železo, oceľový drôt |
| Predpínacie lanko a predpätie | Predbežné stlačenie betónu proti ohybovým napätiam | Prameň 270 ksi, zdvihnutý na 70–75 % UTS | Stupeň 270 nízkorelaxačný prameň |
Zdvíhacie kotvy: dimenzovanie a bezpečnostné faktory
Zdvíhacie kotvy patria medzi najsledovanejšie zo všetkých prefabrikovaných betónových doplnkov, pretože zlyhanie počas odizolovania alebo montáže je okamžite katastrofálne. Limit pracovného zaťaženia (WLL) akejkoľvek zdvíhacej kotvy musí brať do úvahy faktor dynamického nárazu počas vyberania žeriava – zvyčajne minimálny bezpečnostný faktor 4:1 aplikované na režimy pretrhnutia betónu a porušenia ťahom ocele. Pre 20-tonový prefabrikovaný stenový panel to znamená, že kotviaci systém musí byť navrhnutý pre minimálne 80-tonové odolné zaťaženie, nielen pre statickú hmotnosť panelu. Uhol lanovia tiež znižuje kapacitu: 60-stupňový uhol závesu od vertikály znižuje prípustné zaťaženie na nohu na približne 87 % menovitej vertikálnej kapacity, zatiaľ čo 30-stupňový uhol ho znižuje na 50 %.
Embed Plates: Filozofia spojenia v prefabrikovaných rámoch
Konštrukčné spojenia medzi prefabrikovanými betónovými prvkami sa takmer výlučne spoliehajú na ukotvovacie dosky privarené k výstužným kotvám alebo nelsonovým čapom. Konštrukcia týchto dosiek sa riadi smernicami AISC a PCI, s osobitnou pozornosťou na páčenie v ťahových spojoch a šmykové trenie v rovinách rozhrania. Správne navrhnutý spoj zvarového plechu v prefabrikovanej parkovacej konštrukcii môže preniesť 150 kipov šmyku cez spoj nosník-stĺp s doskou s rozmermi 8 × 8 palcov – za predpokladu, že podložka, zálievková kapsa a poľný zvar sú vykonané podľa špecifikácie. Galvanizácia týchto platní podľa normy ASTM A123 (minimálne 3,9 oz/ft²) pridáva merateľnú koróznu životnosť v exponovanom alebo morskom prostredí.
Ložiskové podložky: Tolerancie a dlhodobý výkon
Každý prefabrikovaný nosník, dvojitá doska a doska s dutým jadrom spočíva na nosnej podložke, ktorá súčasne prenáša vertikálne zaťaženie a prispôsobuje sa tepelným a zmršťovacím pohybom, ktoré sa vyskytujú počas životnosti konštrukcie. Najbežnejšou voľbou sú neoprénové podložky s tvrdosťou 50 až 60, so štandardnými rozmermi 4×6 palcov až 8×12 palcov a hrúbkami 3/8 až 3/4 palca. Tabuľky PCI Design Handbook ukazujú, že neoprénová podložka s rozmermi 6 × 9 palcov a 1/2 palca dokáže pojať až 0,5 palca horizontálneho pohybu. pri zachovaní primeranej tuhosti v tlaku. HDPE podložky sú čoraz viac špecifikované pre mostové aplikácie, kde je potrebné nízke trenie na umožnenie tepelnej rozťažnosti bez vytvárania obmedzujúcich síl v nadstavbe.
Konštrukčné spojenia v prefabrikovaných betónových konštrukciách
Spojovací systém je tam, kde prefabrikované betónové konštrukcie fungujú alebo zlyhávajú. Na rozdiel od oceľových rámov, kde sa spojenia robia skrutkami a zvarmi pod holým nebom, prefabrikované betónové spojenia často zahŕňajú stiesnené priestory, zálievkové kapsy a zabudovaný hardvér, ktorý nie je možné po injektáži skontrolovať. O správnom pripojení na prvý raz sa preto nedá vyjednávať.
Návrh prefabrikovaného spojenia sa riadi tromi širokými filozofiami:
- Jednoducho podopreté gravitačné systémy — nosníky spočívajú na konzolách alebo uholníkoch, ktoré prenášajú iba vertikálne zaťaženie. Jednoduché, rýchlo postaviteľné a tolerantné voči rozdielnemu osadeniu. Používa sa v prevažnej väčšine jednopodlažných priemyselných budov a parkovacích štruktúr.
- Momentálne odolné rámy — Spoje medzi stĺpmi a stĺpmi a nosníkmi sú odolné voči momentu pomocou dodatočného predpínania, spojok s injektážnou výstužou alebo zváraných doskových zostáv. Dosahuje kontrolu bočného posunu porovnateľnú s odlievanými rámami pre seizmickú odolnosť a odolnosť voči vetru.
- Hybridné systémy — gravitačné zaťaženie prenášané jednoduchým ložiskom, bočné zaťaženie prenášané samostatnou šmykovou stenou alebo jadrom momentového rámu. Najbežnejší prístup pre stredne vysoké obytné a viacúčelové prefabrikované budovy s 5 až 15 poschodiami.
Najmä kvalita injektážnych spojov do značnej miery závisí od výberu a umiestnenia prefabrikovaných betónových doplnkov. Spojka so zaliatou objímkou – používaná na spojenie dvoch dĺžok výstuže cez spoj – musí byť zarovnaná s presnosťou ± 1/8 palca, aby tyč mohla počas montáže čisto vstúpiť. Akákoľvek nesúososť zistená na mieste si zvyčajne vyžaduje nákladnú nápravu zahŕňajúcu mechanické kotvy alebo epoxidovú injektáž, ktoré obe znižujú ťažnosť spoja v porovnaní s pôvodným konštrukčným zámerom.
±1/8" Maximálna tolerancia vychýlenia spojky
4:1 Minimálny bezpečnostný faktor zdvíhacej kotvy
28 dní Vytvrdzovanie na mieste vs. 18–24 hodín prefabrikátov
8 000 psi Typická prefabrikovaná HPC pevnosť v tlaku
Výhody plánovania: Ako prefabrikované betónové konštrukcie komprimujú časové harmonogramy projektov
Jediným najpresvedčivejším argumentom pre prefabrikované betónové konštrukcie na komerčných a infraštruktúrnych projektoch je kompresia harmonogramu. Výroba prvkov prebieha súbežne s prípravou staveniska – zatiaľ čo sa základ hĺbi a leje, závod na výrobu prefabrikátov súčasne vyrába konštrukčný rám. Toto prekrytie zvyčajne šetrí 4 až 8 týždňov na stredne veľkom projekte v porovnaní s sekvenčným rozvrhom cast-in-place.
1. – 4. týždeň: Schválenie návrhu a výkresu dielne
Inžinier záznamu a prefabrikovaný inžinier záznamu spolupracujú na detailoch pripojenia, umiestnení vloženia a plánoch príslušenstva pre prefabrikované betóny. Každé príslušenstvo je nakreslené, okótované a špecifikované v dielenských výkresoch pred zložením jedného formulára.
5.–12. týždeň: Rastlinná výroba
Plná výroba. Stredne veľký prefabrikát odlievajúci 500 až 800 kubických yardov za týždeň dokáže vyrobiť konštrukčný rám pre sklad s rozlohou 200 000 štvorcových stôp za 6 až 8 týždňov. Prvky sú sériovo očíslované a zoradené pre doručenie.
8. – 14. týždeň: Základy lokality (paralelné)
Kým beží rastlinná výroba, posádka staveniska leje základy, priečne nosníky a stĺpové piliere. Šablóny kotevných skrutiek odvodené z prefabrikovaných dielenských výkresov zaisťujú, že základové dosky stĺpov a hrdlové spoje sa pri príchode prvkov zarovnajú.
13.–18. týždeň: Erekcia
Dobre organizovaná montážna posádka s jedným 150-tonovým pásovým žeriavom dokáže nastaviť 20 až 40 hlavných prvkov za deň. Päťposchodová parkovacia štruktúra s 1 200 miestami môže byť stavebne dokončená za 10 až 14 pracovných dní času žeriavu – rýchlosť, ktorá sa nedá priblížiť metódami odlievania na mieste.
18.–22. týždeň: Škárovanie, zváranie a konečná úprava
Pracovníci v teréne dokončujú injektované spoje, terénne zvary na kotevných platniach, tmely spojov a akékoľvek architektonické úpravy. Konštrukcia je úplne uzavretá a odolná voči poveternostným vplyvom oveľa skôr ako ekvivalentná liata konštrukcia.
Prefabrikované betónové konštrukcie vs. Cast-in-Place: Priame porovnanie
Voľba medzi prefabrikátom a betónom na mieste nie je nikdy jednoduchá, ale nasledujúce porovnanie zahŕňa rozmery, ktoré sú najdôležitejšie pre vlastníkov, dodávateľov a stavebných inžinierov pri rozhodovaní.
| Rozmer | Prefabrikovaný betón | Betón na liatie |
|---|---|---|
| Pevnosť v tlaku | Typické 5 000 – 12 000 psi | Typické 3 000 až 5 000 psi |
| Rozmeral Tolerance | ±1/8 až ±1/4 palca | ±1/4 až ±3/4 palca |
| Harmonogram (konštrukčný rám, sklad 200 000 sf) | 10-14 dní erekcie | 8–14 týždňov tvarovanie/nalievanie |
| Závislosť od počasia | Nízka – vytvrdzovanie sa vykonáva v závode | Vysoká – chladné a horúce počasie si vyžaduje ochranu |
| Flexibilita dizajnu | Optimálna opakujúca sa geometria; vlastné tvary možné za príplatok | Vysoká flexibilita pre zložitú, zakrivenú alebo nepravidelnú geometriu |
| Miesto práce | Nízke — predovšetkým posádky žeriavov a spojov | High — tvarovanie, kladenie, dokončovanie, odizolovanie |
| Kontrola kvality | Certifikácia závodu PCI, denné testovanie QC | V závislosti od podmienok v teréne a prítomnosti inšpektora |
Predpätý prefabrikovaný betón: Ako funguje predpätie a dodatočné predpätie
Kombinácia predpínania a prefabrikovaného betónu je jedným z najsilnejších nástrojov v stavebníctve. Predbežným stlačením betónu pred aplikovaním prevádzkového zaťaženia môžu inžinieri účinne eliminovať trhliny v ťahu – primárny spôsob znehodnocovania betónu – a dosiahnuť rozpätia, ktoré by bolo štrukturálne nemožné alebo ekonomicky nepraktické s konvenčne vystuženými profilmi.
Predpätie: štandardný prefabrikovaný prístup
V predpätom prefabrikovanom betóne sa vysokopevnostné oceľové lanká napínajú medzi oporami na koncoch lejárskeho lôžka pred uložením betónu. Pramene – zvyčajne stupeň 270 s nízkou relaxáciou, s priemerom 0,5 alebo 0,6 palca – sú zdvíhané na približne 70 % konečnej pevnosti v ťahu alebo približne 189 000 psi . Okolo napnutých prameňov sa potom položí betón. Keď betón dosiahne primeranú pevnosť, vlákna sa uvoľnia a predbežné stlačenie sa spojom prenesie do prvku. Toto je metóda používaná na výrobu dutých dosiek, dvojitých T-kusov, mostných nosníkov a predpätých stenových panelov prakticky v každom závode na výrobu prefabrikátov na svete.
Dodatočné napínanie v prefabrikovaných prvkoch

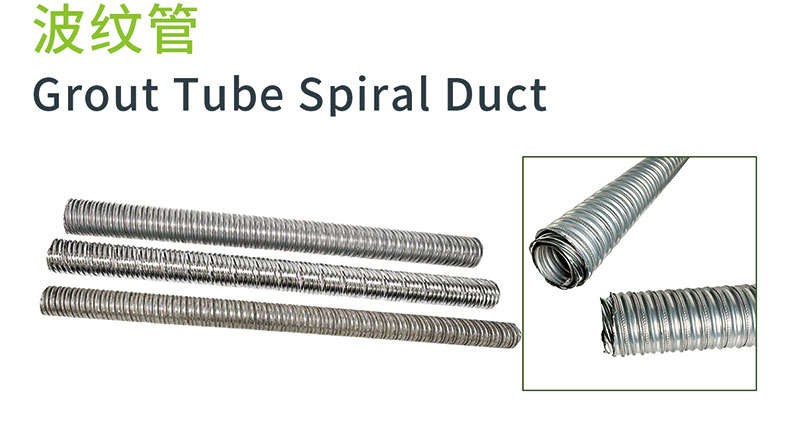

Dodatočné predpínacie prvky – kanály, kotvy, spojky a trúbkové platne – predstavujú špecializovanú kategóriu prefabrikovaných betónových doplnkov, ktoré sa používajú vtedy, keď je potrebné aplikovať predpätie po postavení prvku alebo keď prvky z viacerých prefabrikovaných segmentov musia byť spojené do súvislej konštrukčnej jednotky. Segmentová konštrukcia mosta napríklad používa prefabrikované segmenty zvyčajne dlhé 8 až 12 stôp, ktoré sa zmontujú a potom dodatočne napnú do súvislých nosníkov s dĺžkou 200 až 400 stôp. Každá predpínacia výstuž môže niesť 300 až 1 500 kipov predpínacej sily v závislosti od počtu vlákien a geometrie.
Dlhodobé straty predpätia
Inžinieri musia zohľadniť straty predpätia pri dimenzovaní prameňov a špecifikovaní počiatočného zaťaženia pri zdvíhaní. Hlavnými zdrojmi strát počas životnosti predpätého prvku sú:
- Elastické skrátenie — okamžitá strata pri uvoľnení prameňa, typicky 6 až 8 % počiatočného predpätia pre predpäté prvky
- Creep — časovo závislá deformácia pri trvalom zaťažení, ktorá predstavuje 5 až 12 % efektívneho predpätia počas 50-ročnej životnosti
- Zmršťovanie — zmenšovanie objemu pri vysychaní betónu, čo prispieva k 4 až 8 % dodatočným stratám
- Oceľový relax — postupná strata napätia vlákna pri konštantnom namáhaní, približne 2 % pre vlákno s nízkou relaxáciou počas 50 rokov
Celkové dlhodobé straty sa zvyčajne pohybujú od 15 do 25 % počiatočnej zdvíhacej sily. To znamená, že prameň zdvihnutý na 33 000 libier musí byť navrhnutý tak, aby niesol efektívne predpätie 25 000 až 28 000 libier počas projektovanej životnosti – a konštrukcia sekcie musí brať do úvahy znížené predtlaky pri výpočte momentov prasknutia a priehybov.
Seizmický návrh prefabrikovaných betónových konštrukcií
Správanie prefabrikovaných betónových konštrukcií pri seizmickom zaťažení bolo intenzívne študované od zemetrasenia v San Fernando v roku 1971 a zemetrasení v Northridge v roku 1994, ktoré odhalilo slabé miesta v skorých prefabrikovaných parkovacích konštrukciách. Inžinierska komunita reagovala veľkým pokrokom v dizajne spojov, detailoch membrány a programoch seizmického testovania – najmä výskumný program PRESSS (PREcast Seismic Structural Systems), ktorý prebiehal v rokoch 1991 až 2001.
Program PRESSS ukázal, že správne detailné prefabrikované systémy môžu zodpovedať alebo prekročiť ťažnosť liatych betónových rámov. Spojovaný stenový systém vyvinutý v PRESSS využíval nespojené dodatočné napínanie cez prefabrikované šmykové stenové panely na zabezpečenie sebastrediace sa správanie — budova sa pri seizmickom zaťažení otrasie na rozhraní steny a základu, ale keď zemetrasenie ustane, vráti sa do kolmice s minimálnym zvyškovým posunom. Kompletná päťposchodová prefabrikovaná konštrukcia bola testovaná v 60% plnej mierky v UC San Diego Structural Laboratory a preukázala zvyškové posuny menšie ako 0,1% po testovaní pri pohyboch zemetrasenia na úrovni návrhu.
Súčasné ustanovenia ASCE 7 a ACI 318 povoľujú prefabrikované betónové konštrukcie v kategórii seizmického návrhu D (vysoká seizmická odolnosť) za predpokladu, že spoje a membrány sú detailne upravené tak, aby vyhovovali tvárnemu prefabrikovanému špeciálnemu momentovému rámu alebo prefabrikovaným špeciálnym systémom šmykových stien. Kľúčové požiadavky zahŕňajú:
- Spoje so zálievkou musia preukázať 125 % medze klzu tyče v ťahových skúškach pred použitím v konštrukcii
- Prefabrikované membránové spoje musia byť navrhnuté pomocou metódy membránového seizmického návrhu (DSDM) s faktormi zosilnenia sily 1,0 až 1,5 v závislosti od klasifikácie membrány
- Spoje pásov a kolektorov pozdĺž hrán membrány nesú zosilnené membránové sily, ktoré často určujú dimenzovanie prefabrikovaného betónového príslušenstva v spojoch panelov a panelov
- Všetky prefabrikované betónové doplnky v systéme odolnom voči seizmickej sile musia byť navrhnuté pre očakávané pevnosti materiálu a faktor nadmernej pevnosti omega-nula špecifikovaný v ASCE 7 Tabuľka 12.2-1
Bežné chyby v špecifikácii prefabrikovaného betónového príslušenstva a ako sa im vyhnúť
Skúsení inžinieri a dodávatelia prefabrikátov dôsledne identifikujú tie isté kategórie chýb na projektoch, ktoré vedú k problémom v teréne, nákladom na nápravu alebo oneskoreniam harmonogramu. Väčšina z nich siaha až k špecifikácii príslušenstva a rozhodnutiam o koordinácii, ktoré sa urobili počas projektovania – dlho predtým, ako sa vôbec naleje betón.
01
Určenie príslušenstva bez kontroly betónového krytu
Bežnou chybou je špecifikácia zdvíhacej kotvy, ktorá je pri požadovanej hĺbke zakotvenia v rozpore s výstužnou klietkou alebo dodatočným napínacím potrubím. Musí sa zachovať minimálna krycia vrstva betónu na akomkoľvek prefabrikovanom betónovom doplnku pri špecifikovanom minime – zvyčajne 1 palec pre tvarované povrchy vo vnútorných priestoroch a až 2 palce v korozívnych alebo morských prostrediach. Pred vydaním dielenských výkresov na schválenie skontrolujte rozmery príslušenstva vzhľadom na usporiadanie výstuže v 3D BIM.
02
Používanie nekompatibilného hardvéru od rôznych dodávateľov
Zdvíhacie systémy – kotva plus zdvíhacia spojka – sú navrhnuté ako páry. Použitie spojky od dodávateľa A s kotvou od dodávateľa B ruší nosnosť oboch komponentov. Každá špecifikácia príslušenstva pre prefabrikovaný betón by mala vyžadovať, aby zdvíhacie systémy boli zladené sady od jedného výrobcu , s dokumentáciou o zaťažení dodanej pre záznam projektu.
03
Vynechanie ochrany proti korózii v špecifikácii projektu
Zapustené dosky a zvarové dosky špecifikované ako obyčajná oceľ A36 rýchlo korodujú pri akejkoľvek exponovanej alebo vonkajšej aplikácii. Žiarové zinkovanie podľa ASTM A123 pridáva 30 až 50 rokov koróznej životnosti v typickej vonkajšej expozícii. V zónach postriekania morom špecifikujte hardvér z nehrdzavejúcej ocele typu 316 alebo s epoxidovým náterom so zdokumentovaným procesom zabezpečenia kvality pre kontinuitu náteru.
04
Zlyhanie pri koordinácii úžitkových rukávov s konštrukčnými prvkami
Elektrické vedenie, inštalačné objímky a mechanické priechodky zabudované ako prefabrikované betónové príslušenstvo musia byť koordinované so statikom pred schválením výkresu dielne. 6-palcový otvor cez stojinu predpätého dvojitého T-kusu sa musí analyzovať na zníženie šmyku; nekoordinovaný prienik objavený po odliatí prvkov typicky vyžaduje drahé vonkajšie výstužné pásy alebo výmenu prvkov.
05
Preskočenie kontroly erekcie nasucho
Na zložitých prefabrikovaných konštrukciách – najmä tých s momentovými spojeniami, ktoré si vyžadujú ukotvovacie platne zvárané v teréne – kontrola nasucho rozloženia príslušenstva oproti konštrukčnému modelu zachytí konflikty v zarovnaní pred začatím montáže. Objavenie 1-palcového nesúosovosti medzi dvoma zvarovými doskami na zemi stojí niekoľko minút; objavenie 50 stôp vo vzduchu stojí dni a značné náklady na prepracovanie.
06
Pri výbere kotiev sa neberie do úvahy pevnosť v odizolovaní
Zdvíhacie kotvy sa musia posudzovať podľa pevnosti betónu v čase odizolovania – nie podľa projektovanej pevnosti za 28 dní. Ak sa prvok odizoluje po 16 hodinách, pevnosť betónu môže byť iba 2 500 až 3 000 psi. Tabuľky nosnosti kotiev musia byť zadané pri skutočnej pevnosti v odizolovaní a podľa toho sa musí znížiť kapacita pretrhnutia betónu. K mnohým poruchám zdvíhacej kotvy dochádza práve preto, že špecifikovaná kapacita kotvy bola vypočítaná na 5 000 psi, zatiaľ čo prvok bol odizolovaný po 18 hodinách s betónom pri tlaku iba 2 200 psi.
Udržateľnosť v prefabrikovaných betónových konštrukciách
Profil trvalej udržateľnosti prefabrikovaných betónových konštrukcií sa za posledné dve desaťročia podstatne zlepšil, a to vďaka regulačnému tlaku a skutočnej inovácii materiálov a výrobných metód.
Doplnkové cementové materiály (SCM)
Popolček, troskový cement a kremičitý úlet – spoločne nazývané doplnkové cementové materiály – môžu nahradiť 20 až 50 % portlandského cementu v prefabrikovaných betónových zmesiach bez zníženia pevnosti alebo trvanlivosti. Keďže výroba cementu predstavuje približne 8 % celosvetových emisií CO₂, prefabrikovaná zmes s 35 % náhradou trosky znižuje obsah uhlíka v betóne približne o 25 až 30 % v porovnaní so 100% základnou líniou portlandského cementu a zároveň zlepšuje dlhodobú trvanlivosť vďaka zníženej priepustnosti.
Znížený odpad materiálu
Továrenská výroba prefabrikátov vytvára podiel betónového odpadu menej ako 2 % z celkového objemu šarže, v porovnaní s 8 až 12 % odpadu pri typických projektoch odlievaných na mieste, kde je nadmerné objednávanie a rozlievanie bežné. Opätovné použitie oceľovej formy – jedna prefabrikovaná forma môže počas svojej životnosti vyrobiť 300 až 1 000 rovnakých prvkov – eliminuje odpad reziva spojený so systémami odlievania na mieste.
Tepelná hmotnosť a energetický výkon
Prefabrikované betónové stenové panely, najmä izolované sendvičové panely, poskytujú značnú tepelnú hmotu, ktorá vyrovnáva denné výkyvy teplôt v interiéroch budov. Dosahuje sa 6-palcový izolovaný prefabrikovaný sendvičový panel so súvislým 2-palcovým EPS jadrom približne R-13 v strede panelu — konkurencieschopné voči zostave oceľových stĺpových stien — a zároveň poskytujú štrukturálne a protipožiarne funkcie, ktorým sa stĺpová stena bez dodatočných systémov nevyrovná.
Úvahy o konci životnosti
Prefabrikované betónové prvky môžu byť skôr dekonštruované ako zbúrané, keď sú konštrukcie prípadne demontované, pretože diskrétne skrutkové a zvárané spoje používané v prefabrikovaných rámoch – vrátane všetkých prefabrikovaných betónových doplnkov, ktoré tvoria tieto spojenia – môžu byť odskrutkované alebo rezané plameňom. Obnovené prefabrikované prvky boli opätovne použité v sekundárnych konštrukciách, ako sú oporné múry, zvukové bariéry a dočasné stavebné zariadenia. Keď je drvenie nevyhnutné, recyklované betónové kamenivo z prefabrikovaných demolácií je čisté, dôsledne triedené a vhodné ako základ vozovky, drenážne kamenivo a štrukturálny výplň.
Zabezpečenie kvality prefabrikovaných betónových konštrukcií a príslušenstva
Prostredie kontroly kvality v závode na výrobu prefabrikátov s certifikáciou PCI je podstatne prísnejšie ako to, čo je možné dosiahnuť na väčšine stavieb. Pochopenie toho, čo sa deje počas kontroly kvality v závode, pomáha vlastníkom, inžinierom a dodávateľom nastaviť primerané očakávania pre to, čo závod môže a nemôže zaručiť – a kde musí kontrola kvality v teréne odstrániť nedostatky.
In-Plant QC: Čo sa kontroluje v každej fáze
- Prichádzajúce materiály — Cement, kamenivo, prísady a príslušenstvo pre prefabrikovaný betón si vyžadujú vstupnú kontrolu a kontrolu certifikácie mlyna. Zdvíhacie kotvy z každej šarže sú zvyčajne pred prevzatím testované na 150 % menovitého pracovného zaťaženia.
- Nastavenie formulára — Rozmerové overenie geometrie formy a umiestnenia príslušenstva pred dávkovaním betónu. Odchýlky väčšie ako hodnoty v tabuľke tolerancie PCI pre daný typ prvku vyžadujú opravu pred pokračovaním v nalievaní.
- Čerstvý betón — Spadnutie, obsah vzduchu, jednotková hmotnosť a teplota sa testujú v mieste vypúšťania pre každú dávku betónu. Vzorky valcov sa odlievajú na 1-dňové, 7-dňové a 28-dňové testovanie pevnosti v tlaku.
- Hotové prvky — Všetky prefabrikované betónové doplnky sú umiestnené a merané po odizolovaní. Poruchy povrchovej úpravy sú zdokumentované, opravené podľa schváleného postupu opravy a opätovne skontrolované predtým, ako je prvok uvoľnený na dvor.
Kontrola treťou stranou počas montáže
Terénna kontrola montáže prefabrikátov sa zameriava na štyri základné položky: príprava ložiskového sedla a umiestnenie ložiskovej podložky, aplikácia injektážnej a nezmršťovacej zálievky v pripojovacích kapsách, zvary v teréne na spojoch kotevných dosiek a inštalácia spojovacieho tmelu. Kontrola zvarov v teréne vyžaduje CWI (Certified Welding Inspector) a vizuálnu kontrolu plus ultrazvukové testovanie zvarov s úplnou penetráciou v primárnych konštrukčných spojeniach. Umiestnenie ložiskových podložiek je často nedostatočne kontrolované a nedostatočne špecifikované na projektoch s nízkou ponukou; nesprávne zarovnaná alebo chýbajúca nosná podložka môže spôsobiť miestne rozdrvenie betónovej rímsy v priebehu niekoľkých dní po aplikácii zaťaženia.
