VODIČ PRE PREFABETÓN
Prefabrikované betónové dosky s dutým jadrom sú vo výrobe odlievané podlahové a strešné panely s priebežnými pozdĺžnymi dutinami prechádzajúcimi cez ich hĺbku, čo zvyčajne znižuje hmotnosť panela 30 až 50 percent v porovnaní s plnými doskami rovnakej hrúbky pri zachovaní porovnateľnej pevnosti v ohybe. Tieto panely sú počas výroby predpäté vysokopevnostnými oceľovými lankami, vytvrdzované za kontrolovaných podmienok a dodané pripravené na inštaláciu, čo umožňuje konštrukciám dosiahnuť jasné rozpätia 6 až 18 metrov bez medziľahlých podpier. Pre staviteľov, ktorí hodnotia podlahové systémy pre sklady, parkovacie konštrukcie, obytné veže alebo komerčné budovy, poskytujú dosky s dutým jadrom kombináciu rýchlosti, štrukturálnej efektívnosti a kontroly nákladov, s ktorou sa liaty betón len zriedka zhoduje.
Čím sa dosky s dutým jadrom líšia od pevných prefabrikovaných panelov
Charakteristickým znakom dosky s dutým jadrom je séria kruhových, oválnych alebo kvapkovitých dutín, ktoré sa rozprestierajú po celej dĺžke panelu. Tieto jadrá sa vytvárajú počas extrúzie alebo liatia do klzného tvaru s použitím formovačov dutých jadier, ktoré sa vyťahujú, keď betón tuhne, pričom za sebou zanechávajú súvislé kanály. Štandardný panel s dutým jadrom s hrúbkou 200 mm môže obsahovať päť až sedem jadier, každé s priemerom približne 150 mm, čím sa odstráni značný objem betónu, ktorý by inak pridal vlastnú hmotnosť bez toho, aby sa významne prispelo k ohybovej kapacite.
Pretože jadrá sú umiestnené v oblasti neutrálnej osi panelu, kde betón najmenej prispieva k odolnosti v ohybe, odstránenie tohto materiálu má minimálny vplyv na konštrukčné vlastnosti. Predpínacie laná, zvyčajne 7-drôtové lano s priemerom 9,5 mm až 15,2 mm, sú umiestnené v spodných prírubách, kde sú ťahové sily najvyššie pri prevádzkovom zaťažení. Táto kombinácia dutého prierezu a strategicky umiestnenej predpínacej ocele umožňuje doskám s dutým jadrom preklenúť veľké vzdialenosti pri použití menšieho množstva materiálu ako ekvivalentná plná doska.
| Hrúbka dosky | Hmotnosť dutého jadra | Hmotnosť pevnej dosky | Zníženie hmotnosti |
|---|---|---|---|
| 150 mm | 220 kg/m² | 360 kg/m² | 39 percent |
| 200 mm | 280 kg/m² | 480 kg/m² | 42 percent |
| 300 mm | 380 kg/m² | 720 kg/m² | 47 percent |
| 400 mm | 490 kg/m² | 960 kg/m² | 49 percent |
Výrobný proces od odlievacieho lôžka po hotový panel
Dutinkové dosky sa vyrábajú na dlhých lejacích lôžkach, často dlhých 100 až 150 metrov, a to buď metódou extrúzie liateho za sucha, alebo metódou formovania liatím za mokra. Pri extrúzii sa stroj pohybuje pozdĺž lôžka a ukladá betón s veľmi nízkym spadnutím okolo rúrok na vytváranie jadra, pričom ho zhutňuje vibráciami a šnekom. Tvarovanie sklzu využíva mierne vlhkejšiu zmes a nafukovacie alebo tuhé jadrá, ktoré sa extrahujú pri postupe stroja. Obe metódy produkujú súvislé panely, ktoré sa neskôr režú na požadované dĺžky pomocou diamantových píl, keď betón dosiahne dostatočnú pevnosť.
Postupnosť predpínania a napínania
Pred uložením betónu sa predpínacie laná navlečú po celej dĺžke lejacie lôžka a napnú sa pomocou hydraulických zdvihákov na sily typicky v rozmedzí od 100 do 200 kilonewtonov na lano v závislosti od veľkosti lana a konštrukčných požiadaviek. Počas odlievania a vytvrdzovania betónu zostávajú vlákna pod napätím. Keď betón dosiahne uvoľňovaciu pevnosť približne 28 až 35 MPa , zvyčajne do 12 až 18 hodín pri použití vytvrdzovania parou sa pramene odrežú alebo uvoľnia. Tým sa napínacia sila prenáša do betónu a vytvára sa vnútorné tlakové napätie, ktoré pôsobí proti ťahovým napätiam generovaným prevádzkovým zaťažením.
Operácie vytvrdzovania a rezania
Parné vytvrdzovacie komory alebo vyhrievané kryty urýchľujú získavanie pevnosti, takže odlievacie lôžka môžu byť znovu použité v dennom cykle. Po uvoľnení pásu sa panely narežú na špecifikované dĺžky a šírky, pričom v tejto fáze sa pridajú zárezy, otvory a skosenia buď rezaním pílou alebo vložením blokov pred odlievaním. Kontroly kvality v tomto bode zahŕňajú meranie vyklenutia, kontrolu povrchovej úpravy a overenie rozmerov podľa projektových výkresov predtým, ako sa panely presunú na sklad na nakladanie.
Referenčné údaje o rozpätí a zaťažení
Schopnosť rozpätia je najdôležitejším faktorom výberu pre dosky s dutým jadrom a závisí od hĺbky dosky, vzoru prameňov, pevnosti betónu a aplikovaného zaťaženia. Nasledujúce obrázky predstavujú bežne publikované kapacity pre štandardné duté profily používané v podlahových aplikáciách so superponovaným zaťažením v rozsahu typickom pre kancelárske a obytné priestory.
| Hĺbka dosky | Počet prameňov | Maximálne rozpätie | Typické použitie |
|---|---|---|---|
| 150 mm | 4 vlákna | 6,5 m | Obytné podlažia |
| 200 mm | 6 prameňov | 8,8 m | Kancelárske podlahy |
| 250 mm | 8 prameňov | 11,2 m | Maloobchodné a parkovacie paluby |
| 320 mm | 10 prameňov | 14,6 m | Strechy skladov s dlhým rozpätím |
| 400 mm | 12 prameňov | 18,0 m | Priemyselné štruktúry |
Tieto údaje by sa mali považovať za východiskové referenčné body, pretože skutočné hodnoty rozpätia závisia od špecifickej geometrie prierezu výrobcu, použitej pevnosti betónu v tlaku (zvyčajne 40 až 50 MPa na výrobu dutého jadra) a limitov priehybu požadovaných pre danú aplikáciu. Mnoho výrobcov zverejňuje podrobné tabuľky rozpätia zaťaženia, ktoré zohľadňujú kombinácie preloženého vlastného zaťaženia a zaťaženia pri prevádzke oddelene, a konštruktéri zvyčajne overujú priehyb v podmienkach prevádzkyschopnosti okrem kontroly únosnosti medzného momentu.
Postup inštalácie na mieste
Dutinkové panely dorazia na miesto už vytvrdené a pripravené na umiestnenie, čo je jeden z hlavných dôvodov, prečo si projekty vyberajú tento systém pred alternatívami odlievanými na mieste. Typická erekčná posádka môže umiestniť medzi 300 a 500 metrov štvorcových podlahy za deň v závislosti od kapacity žeriavu, veľkosti panelu a podmienok prístupu na miesto.
- Overte, či sú nosné povrchy rovné a v správnej výške, podľa potreby podložia, aby sa zachovalo konzistentné uloženie panelu
- Zdvíhajte panely pomocou zdvíhacích slučiek alebo zariadení na zdvíhanie prameňov zaliatych do koncov panelov, pričom zachovávajte správne uhly lana
- Nasaďte panely na nosné pásy, zvyčajne neoprénové alebo podobné elastomérové podložky, s konzistentnou dĺžkou ložiska na každom konci
- Pred škárovaním pozdĺžnych drážok medzi susednými panelmi zarovnajte okraje panelov a upravte rozostupy
- V prípade potreby umiestnite výstuž do drážok pre pero a nalejte škárovaciu hmotu na spojenie susedných panelov do súvislej membrány
- Nainštalujte štrukturálnu vrstvu, ak je špecifikovaná, zvyčajne 50 až 75 mm vystuženého betónu na vyrovnanie povrchu a zlepšenie účinku membrány
- Dokončite napojenia na obvodových nosníkoch a strižných stenách podľa konštrukčných výkresov projektu
Dĺžka ložiska je kritickým detailom, ktorý sa často podceňuje. Väčšina kódov vyžaduje minimálnu nosnú dĺžku 75 mm pre duté dosky na oceľových alebo betónových podperách, hoci mnohí dizajnéri špecifikujú 100 mm alebo viac pre pridanú bezpečnostnú rezervu a prispôsobenie tolerancii. Nedostatočné ložisko môže viesť k lokalizovanému praskaniu alebo odlupovaniu na koncoch panelov, najmä ak panely po inštalácii zaznamenajú prehĺbenie alebo tepelný pohyb.

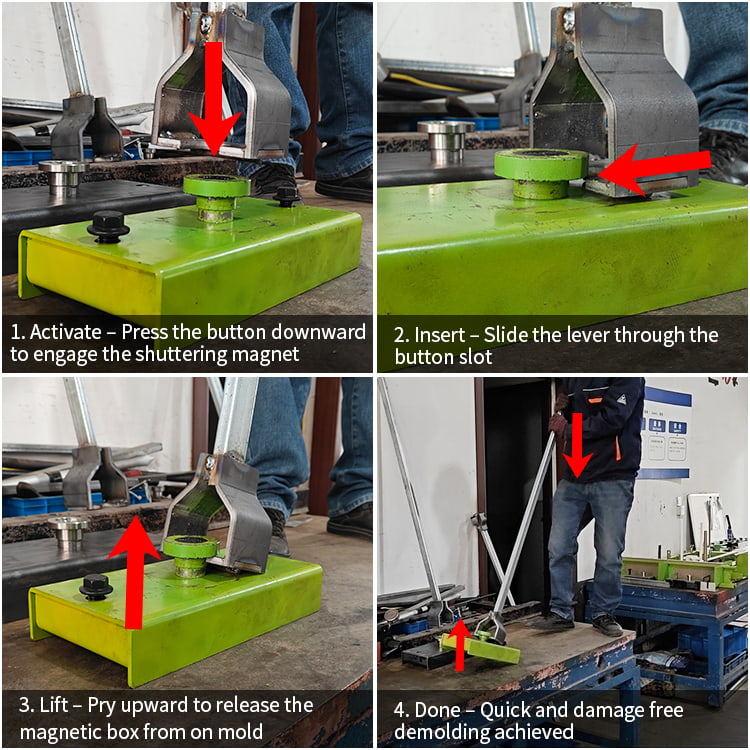

Príslušenstvo pre prefabrikovaný betón Používa sa so systémami s dutým jadrom
Systém dutých podláh je zriedkavo len doskami a maltou. Kompletná inštalácia závisí od radu prefabrikovaných betónových doplnkov, ktoré zvládajú spoje, odolnosť voči poveternostným vplyvom, podporu a detaily dokončovania. Výber správneho príslušenstva má priamy vplyv ako na rýchlosť montáže, tak aj na dlhodobú výkonnosť montáže podlahy alebo strechy.
Ložiskové podložky a nosné pásy
Nosné podložky sú umiestnené medzi spodnou stranou dosky s dutým jadrom a nosným nosníkom, stenou alebo rímsou. Tieto elastomérne pásy, bežne vyrábané z neoprénu, rozložia reakčné zaťaženie rovnomerne a prispôsobia sa malým rotáciám a pohybom bez prenosu bodového zaťaženia do betónu. Štandardné hrúbky sa pohybujú od 3 mm do 10 mm, pričom hodnoty tvrdosti sa vyberajú na základe očakávaného namáhania ložiska.
Zdvíhacie a montážne príslušenstvo
Zdvíhacie slučky, zdvíhače prameňov a zapustené zdvíhacie kotvy sa počas výroby odlievajú do panelov, aby sa umožnila bezpečná manipulácia so žeriavom. Po inštalácii sú zapustené kotevné kapsy zvyčajne vyplnené nezmršťovacou maltou, aby sa zachoval rovný povrch. Okrajové tvary a koncovky sa tiež používajú počas výroby na uzavretie dutých jadier na koncoch panelov, čím sa zabráni vniknutiu betónu alebo malty do dutín pri ukladaní vrchnej vrstvy.
Škárovacie plnivá a škárovacie materiály
Zálievka na drážky, zvyčajne nezmršťujúca sa cementová alebo polymérom modifikovaná zmes, vypĺňa pozdĺžne škáry medzi panelmi a je nevyhnutná na rozloženie zaťaženia medzi susedné jednotky. Podkladové tyče a tmely sa používajú na obvodových spojoch a dilatačných spojoch na udržanie odolnosti voči poveternostným vplyvom a zároveň umožňujúci tepelný pohyb. Pre strešné aplikácie sú na okrajoch panelov a prestupoch integrované ďalšie lemovacie príslušenstvo a odvodňovacie komponenty.
| Doplnok | Funkcia | Typický materiál |
|---|---|---|
| Ložiskové podložky | Rozložte reakčné zaťaženie na podperách | Neoprénový elastomér |
| Koncovky | Utesnite duté jadrá na koncoch panelov | Plastové alebo betónové prefabrikáty |
| Zálievka na drážku | Zlepte susedné panely na prenos zaťaženia | Nezmršťovacia cementová zmes |
| Zdvíhacie kotvy | Umožnite manipuláciu so žeriavom počas montáže | Vysokopevnostná oceľ |
| Škárový tmel | Obvodové a dilatačné škáry odolné voči poveternostným vplyvom | Polyuretán alebo silikón |
Úvahy o nákladoch a ekonomike projektu
Dutinkové dosky vo všeobecnosti ponúkajú nižšie náklady na inštaláciu ako betónové podlahy liate na mieste pre rozpätia nad 6 metrov, najmä v dôsledku znížených požiadaviek na debnenie, podopretie a prácu na mieste. Náklady na materiál na meter štvorcový pre panely s dutým jadrom sú často o 15 až 25 percent nižšie ako ekvivalentná doska liata na mieste, keď sa zohľadnia kombinované náklady na betón, debnenie, výstuž a predĺžený harmonogram výstavby, ktorý systémy liateho na mieste vyžadujú.
Prepravné náklady sa stávajú dôležitým faktorom pre duté dosky z dôvodu ich dĺžky a hmotnosti, pričom väčšina projektov obmedzuje ekonomickú vzdialenosť odvozu na približne 150 až 250 kilometrov od výrobného závodu, kým náklady na dopravu narušia úspory materiálu. Projekty nachádzajúce sa v blízkosti závodu na výrobu prefabrikátov najviac profitujú z tohto systému, zatiaľ čo vzdialené miesta môžu potrebovať zvážiť duté jadro s miestne dostupnými alternatívami, ako sú drevené trámy alebo oceľová podlaha s betónovým povrchom.
Vplyv plánu
Pretože panely s dutým jadrom sa dodávajú vytvrdené a pripravené na naloženie, po podlažiach sa často dá chodiť v priebehu niekoľkých hodín od umiestnenia, čo umožňuje remeslám začať pracovať na úrovni pod nimi takmer okamžite. Tento stlačený harmonogram je často uvádzaný ako primárny faktor pri výbere dutého jadra pred systémami odlievanými na mieste vo viacposchodových budovách, kde sa každý ušetrený cyklus podlahy priamo premieta do skrátenia celkového trvania projektu a nižších nákladov na financovanie počas výstavby.
Spoločné aplikácie pre rôzne typy budov
Dutinkové dosky sa používajú v širokej škále typov budov, pretože systém sa dobre prispôsobuje opakujúcim sa podlahovým doskám a štandardizovaným veľkostiam polí. Nižšie uvedená tabuľka sumarizuje, kde je tento systém najčastejšie špecifikovaný a prečo.
| Typ budovy | Bežná hĺbka dosky | Kľúčová výhoda |
|---|---|---|
| Obytné byty | 150-200 mm | Akustická hmotnosť a rýchly obrat jednotky |
| Administratívne budovy | 200-250 mm | Dlhé jasné rozpätia pre otvorené pôdorysy |
| Parkovacie konštrukcie | 250-320 mm | Odolnosť a minimálna údržba |
| Sklady a logistické centrá | 300-400 mm | Široké priehradky na regály a vybavenie |
| Chladiarenské skladovacie priestory | 250-320 mm | Jadrá môžu byť použité pre sálavé vykurovacie alebo chladiace linky |
Jedna aplikácia, ktorú treba zdôrazniť, je použitie samotných dutých jadier ako servisných kanálov. V niektorých projektoch sú elektrické vedenia, nízkonapäťová kabeláž alebo dokonca malé potrubie pre sálavé systémy vedené cez jadrá pred injektážou koncových spojov, čím sa to, čo by inak bolo zbytočné, prázdne miesto premení na použiteľnú infraštruktúru budov. Tento prístup si vyžaduje starostlivú koordináciu počas fázy návrhu, pretože hlavné prístupové body sa musia naplánovať pred odlievaním panelov.
Požiarna odolnosť a tepelný výkon
Prirodzená požiarna odolnosť betónu je jednou z podstatných výhod dutých dosiek, pričom typické 200 mm panely dosahujú hodnoty požiarnej odolnosti 2 hodiny alebo viac bez dodatočnej protipožiarnej ochrany, v závislosti od betónového pokrytia predpínacích prameňov a konkrétnej použitej skúšobnej normy. Vďaka tomu sú systémy s dutým jadrom obzvlášť atraktívne na oddelenie osôb v budovách so zmiešaným využitím alebo na poskytovanie oddelenia v parkovacích garážach pod obývanými priestormi.
Tepelne poskytujú duté jadrá určitý stupeň izolácie v porovnaní s pevnými doskami rovnakej hrúbky, pretože vzduch zachytený v dutinách má nižšiu tepelnú vodivosť ako betón. Samotné dosky s dutým jadrom však len zriedka spĺňajú moderné požiadavky na izoláciu plášťa pre vonkajšie strešné alebo stenové aplikácie, takže sú zvyčajne spárované s pevnými izolačnými doskami, izolovanými obkladmi alebo izolovanými panelovými systémami, keď sa používajú na plášť budovy a nie na vnútorné podlahové aplikácie.
Kontroly kvality pred prevzatím dodaných panelov
Prijímanie inšpekcií na pracovisku pomáha zachytiť problémy pred inštaláciou panelov, keď sú opravy oveľa jednoduchšie a lacnejšie. Medzi kľúčové položky, ktoré je potrebné pri príchode overiť, patria celkové rozmery panelov oproti dielenským výkresom, prehnutie v rámci povolenej tolerancie (bežne obmedzené na približne 1 mm na meter rozpätia pre väčšinu aplikácií), stav povrchu bez výrazných prasklín alebo plástov a potvrdenie, že body zdvíhania, blokovania a zabudované platne zodpovedajú požiadavkám projektu.
Odklon a Diferenciálny odklon
Prevýšenie, mierny sklon nahor, ktorý je výsledkom predpätia, je normálny a očakávaný pri paneloch s dutým jadrom. Pri inštalácii je dôležitejšie rozdielne vyklenutie medzi susednými panelmi, pretože veľké rozdiely môžu vytvárať stupňovité povrchy, ktoré sa ťažko vyrovnávajú samotným povrchom. Výrobcovia sa zvyčajne snažia udržať rozdielny odklon medzi susednými panelmi v rámci 10 až 15 mm pre panely podobnej dĺžky a histórie načítania.
Dokumentácia a sledovateľnosť
Každý panel zvyčajne nesie identifikačné značky označujúce dátum výroby, dizajn zmesi a polohu v budove, ktorá by mala zodpovedať montážnym výkresom. Zachovanie tejto sledovateľnosti zjednodušuje riešenie problémov, ak sa po inštalácii vyskytnú nejaké otázky týkajúce sa výkonu, a podporuje presné záznamy o stave konštrukcie pre správu zariadení.
