Zdvíhací systém pre prefabrikovaný betón

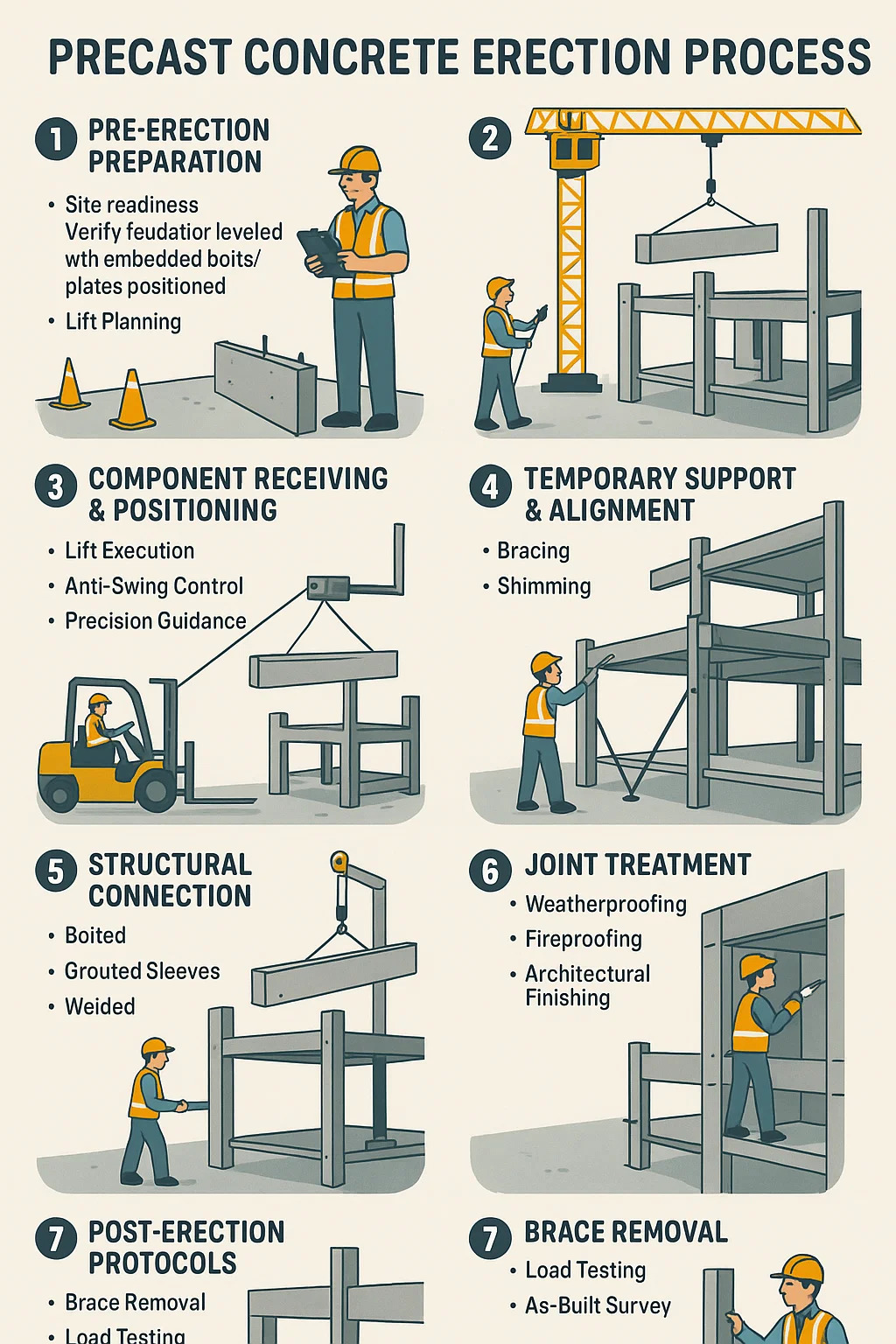

Proces montáže prefabrikovaného betónu
1. Prederekčná príprava
Pripravenosť staveniska: Overte, či sú základy vyrovnané so zapustenými skrutkami/platňami umiestnenými správne.
Plánovanie výťahu: Postupná inštalácia komponentov (napr. stĺpy → nosníky → dosky).
Bezpečnostné zóny: Barikádové oblasti pri prevádzke žeriavu; prideliť signalizátory.
2. Príjem a umiestnenie komponentov
Rozloženie: Umiestnite jednotky v blízkosti inštalačných bodov pomocou vysokozdvižných vozíkov/kamiónov.
Nastavenie výstroja: Pripojte popruhy k zdvíhacím vložkám zaliatym do prefabrikovaných prvkov.
Výber žeriavov: Nasaďte vežové alebo mobilné žeriavy zodpovedajúce požiadavkám na hmotnosť/polomer.
3. Zdvíhanie a manévrovanie
Vykonanie zdvihu: Zdvihnite jednotky vertikálne, aby ste odstránili prekážky, a potom sa otočte do polohy.
Anti-Swing Control: Použite štítky na stabilizáciu prvkov počas vetra alebo pohybu.
Presné navádzanie: Signalizátori riadia operátorov žeriavov prostredníctvom rádia; lasery overujú zarovnanie.
4. Dočasná podpora a vyrovnanie
Vystuženie: Nainštalujte nastaviteľné oceľové podpery, ktoré držia olovnice stien/stĺpov.
Podložka: Vložte oceľové alebo polymérové podložky do ložísk, aby ste dosiahli konštrukčnú výšku.
Kontrola tolerancie: Potvrďte polohu v rozmedzí ±3 mm pomocou geodetických prístrojov.
5. Konštrukčné spojenie
| Typ pripojenia | Metóda | Účel |
|---|---|---|
| Skrutkované | Utiahnite vysokopevnostné skrutky cez oceľové platne | Okamžitý prenos záťaže |
| Spárované rukávy | Injektujte cementovú maltu do puzdier výstuže | Vytvára monolitickú pevnosť |
| Zvárané | Zvarte zapustené plechy alebo výstuže | Trvalá seizmická odolnosť |
| Mechanické spojky | Závitové spojky výstuže | Rýchle spojenie medzi stĺpcami |
6. Liečba kĺbov
Odolnosť voči poveternostným vplyvom: Do spojov panelov nainštalujte silikónový tmel.
Ohňovzdornosť: Pribaľte minerálnu vlnu do medzier medzi podlahou a stenou pre požiarnu odolnosť.
Architektonická úprava: Naneste farebne zladenú povrchovú úpravu: Naneste farebne zladenú škárovaciu hmotu alebo maltu na exponované škáry.
7. Protokoly po erekcii
Odstránenie výstuhy: Odpojte dočasné podpery až potom, čo spoje získajú plnú silu.
Záťažové testovanie: Overte integritu konštrukcie (napr. použite skúšobné zaťaženie na nosníky).
Prieskum podľa stavu stavby: Zdokumentujte konečné pozície pre záznamy o správe budov.
